1.1 Introducción del producto

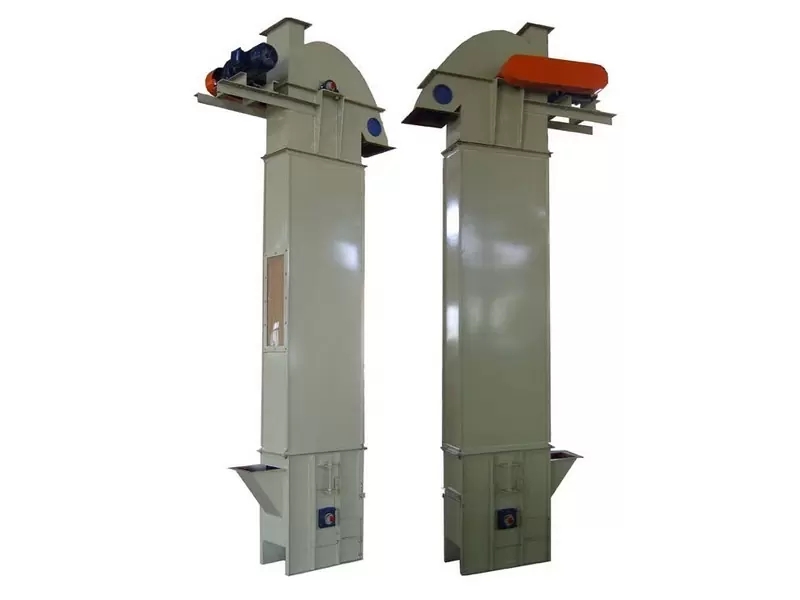

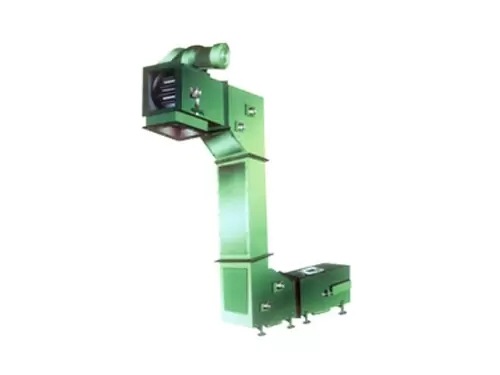

El elevador de cangilones está compuesto por las ruedas de cadena superior e inferior, la correa, el cangilón, el tornillo, la entrada y la salida, el cuerpo de la caja, el motor y el reductor, etc. Tiene las ventajas de una gran capacidad de transporte, alta altura de elevación, estable y confiable operación y larga vida útil. Este elevador es adecuado para transportar piezas en polvo, granulares y peque?as de materiales peque?os no abrasivos, como: carbón, cemento, piedras, arena, arcilla, minerales, etc.
1.2 Parámetro
Tipo LS | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Diámetro espiral (mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Espacio entre tornillos(mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
Velocidad(r/min) | 140 | 112 | 100 | 90 | 80 | 71 | 63 | 50 | 40 | 32 | 25 |
Capacidad(m3/h) | 2.2 | 7 | 13 | 22 | 31 | 62 | 98 | 140 | 200 | 280 | 380 |
Velocidad(r/min) | 112 | 90 | 80 | 71 | 63 | 56 | 50 | 40 | 32 | 25 | 20 |
Capacidad(m3/h) | 1.7 | 6 | 10 | 18 | 24 | 49 | 78 | 112 | 160 | 220 | 306 |
Velocidad(r/min) | 90 | 71 | 63 | 56 | 50 | 45 | 40 | 32 | 25 | 20 | 16 |
Capacidad(m3/h) | 1.4 | 5 | 8 | 14 | 19 | 39 | 62 | 90 | 126 | 176 | 245 |
Velocidad(r/min) | 71 | 50 | 50 | 45 | 40 | 36 | 32 | 25 | 20 | 16 | 13 |
Capacidad(m3/h) | 1.1 | 3.1 | 6.2 | 11 | 15.4 | 31 | 50 | 77 | 102 | 140 | 198 |
