1.1 Introducción del producto

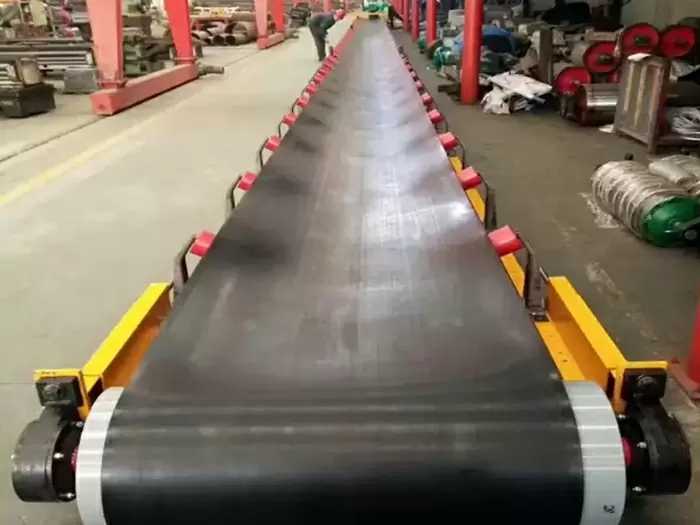

La cinta transportadora TD75 es una cinta transportadora de uso general, que se puede utilizar en los sectores químico, metalúrgico, del carbón, hidroeléctrico, de materiales de construcción y otros sectores para transportar varias formas a granel, granulares con una densidad aparente de 0,5 ~ 2,5 t/m3 y también puede transmitir objetos fabricados.
La cinta transportadora tiene dos tipos (fija y móvil) según su estructura de soporte. Según el material de la cinta, hay cintas de caucho, cintas de PVC y cintas con cuerda de acero. La temperatura ambiente de trabajo del transportador es generalmente entre -15 ℃--+40 ℃, y la temperatura del material no debe exceder los 80~100 ℃;La cinta de caucho resistente al calor puede transportar materiales de alta temperatura por debajo de 120 °C. Cuando la temperatura del material es más alta, la cinta transportadora no es adecuada. Cuando se transportan materiales con aceites ácidos, alcalinos y solventes orgánicos, se requieren cintas de plástico resistentes al aceite, ácidos y álcalis. El ancho de la cinta transportadora TD75 se puede dividir en: 500 ~ 2400 mm. El usuario puede calcular y determinar el dise?o del transportador, el ancho de la cinta seleccionada, el número de capas de lona y el grosor de la cinta de acuerdo con la longitud de transporte de la cinta transportadora, el tipo de material, la densidad aparente, el volumen de transporte, la longitud de transporte y otros factores.
1.2 Estructura básica
En comparación con otros métodos de transporte de material a granel, la cinta transportadora fija TD75 tiene la siguiente estructura:

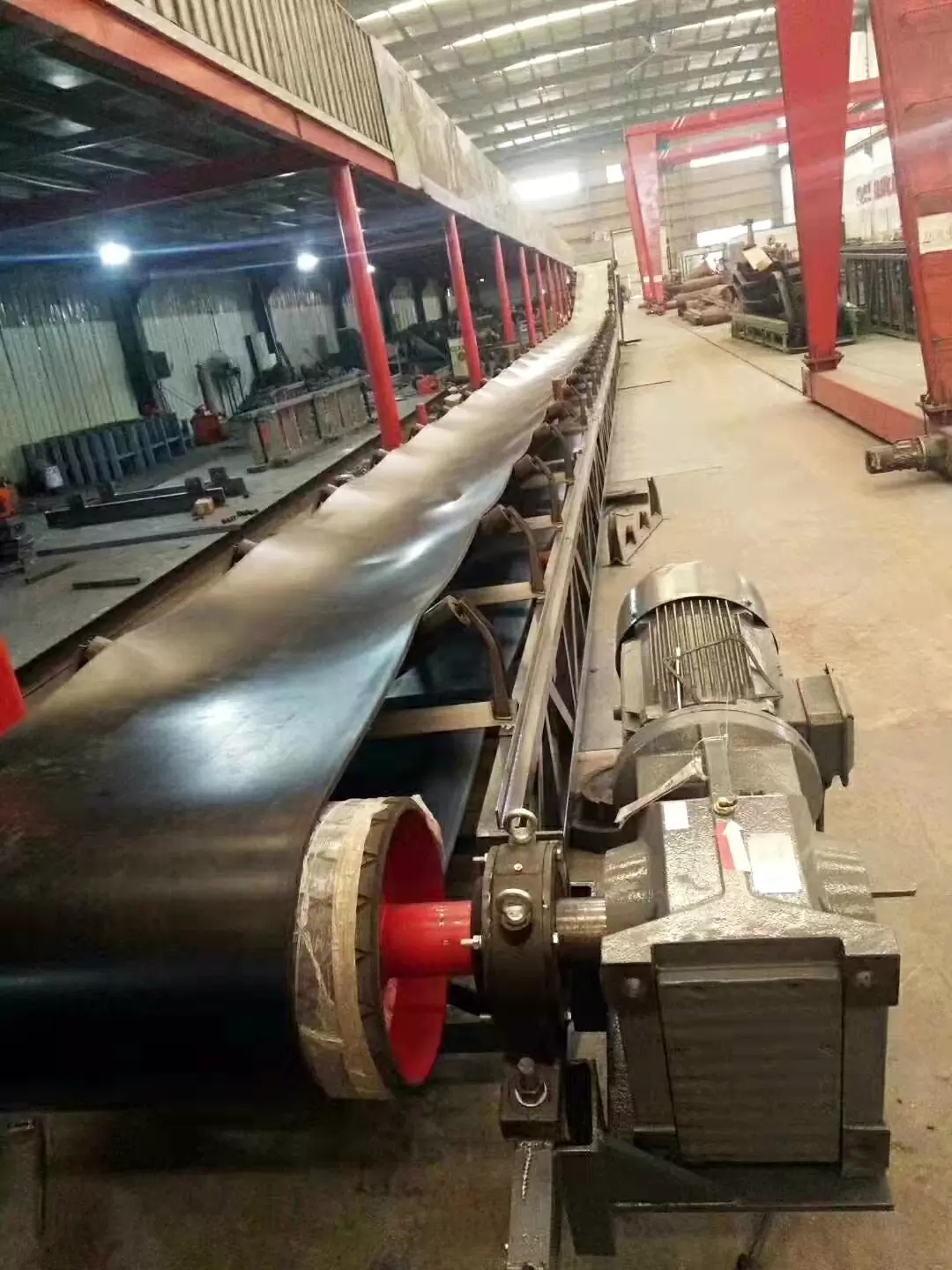

1. Parte de accionamiento: el dispositivo de accionamiento se compone de un marco de accionamiento, un motor, un acoplamiento de alta velocidad, un reductor y un acoplamiento de reducción. De acuerdo con los requisitos de dise?o: el dispositivo de accionamiento tiene dos tipos: montado a la izquierda y montado a la derecha.
2. Parte rodante: se divide en dos categorías: polea motriz y polea de cola.
3. Parte del rodillo: rodillos normales, paralelos,autoalineables y amortiguadores, etc.
4. Parte de limpieza: dividida en limpiador de resortes y limpiador de secciones vacías.
5. Parte de descarga: se divide en descargador de arado fijo y descargador eléctrico.
6. Parte de retenedor: retenedor de cinta y retenedor de rodillos.
7. Accesorios: la tapa, el canal de material, el embudo, etc.
1.3 Especificación del producto y sus principales parámetros
Ancho(mm） | Velocidad de la cinta V(m/s） | |||||||||||
0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | 3.15 | 4 | 4.5 | 5 | 5.6 | 6.5 | |
ángulo：0-22° | ||||||||||||
Capacidad (m3/h） | ||||||||||||
500 | 69 | 87 | 108 | 139 | 174 | 217 | ||||||
650 | 127 | 159 | 198 | 254 | 318 | 397 | ||||||
800 | 198 | 248 | 310 | 397 | 496 | 620 | 781 | |||||
1000 | 324 | 4050 | 507 | 649 | 811 | 1014 | 1278 | 1622 | ||||
1200 | 593 | 742 | 951 | 1188 | 1486 | 1872 | 2377 | 2674 | 2971 | |||
1400 | 825 | 1032 | 1321 | 1652 | 2065 | 2602 | 3304 | 3718 | 4130 | |||
1600 | 2186 | 2733 | 3444 | 4373 | 4920 | 5466 | 6122 | |||||
1800 | 2795 | 3494 | 4403 | 5591 | 6291 | 6989 | 7829 | 9083 | ||||
2000 | 3470 | 4338 | 5466 | 6941 | 7808 | 8676 | 9717 | 11277 | ||||
2200 | 6843 | 8690 | 9776 | 10863 | 12166 | 14120 | ||||||
2400 | 8289 | 10526 | 11842 | 13158: | 14737 | 17104 | ||||||
